Исполнительная документация на канализацию в Сочи: что входит и как оформить

Исполнительная документация на канализацию подтверждает, как сеть построена фактически: где проходит трасса, какие отметки и уклоны получились, какие материалы применены и чем подтверждены испытания. Для частного дома, гостевого объекта или участка в Сочи это не формальность. Сложный рельеф, подпорные стены и пересечения с ливневкой повышают цену ошибки. Разбираем состав комплекта и порядок подготовки до сдачи сети.

Что считается исполнительной документацией

Это набор графических и текстовых документов, который связывает проект с результатом строительно-монтажных работ. В него включают исполнительные схемы и чертежи, акты скрытых работ, документы на материалы и оборудование, журналы, а также протоколы или акты испытаний — в том объёме, который нужен по проекту, договору подключения и требованиям принимающей стороны.

Для строительства, реконструкции и капитального ремонта объектов капитального строительства состав и порядок ведения документации утверждены приказом Минстроя России № 344/пр. Для частного объекта конкретный перечень нужно дополнительно сверять с техническими условиями, договором с владельцем сети и правилами организации, которая принимает канализацию.

Какие схемы нужны для канализации

Главный документ — исполнительная схема фактически проложенной трассы. На ней показывают выпуски из дома, повороты, колодцы, места присоединения, пересечения, напорный участок и канализационную насосную станцию, если она предусмотрена проектом. Для самотёка особенно важны отметки лотков и уклоны: по ним принимающая сторона понимает, сможет ли сток двигаться без подпора.

ГОСТ Р 51872-2024 предусматривает исполнительные чертежи для подземных инженерных сетей, включая канализацию. Стандарт описывает состав и оформление схем; в частности, для подземных сетей учитываются фактическое положение, размеры, отметки и согласованные отклонения. Электронный формат и масштаб следует согласовать с принимающей организацией до выпуска комплекта, а не выбирать постфактум.

Акты, испытания и подтверждение качества

Одной схемы обычно недостаточно. В зависимости от системы и требований владельца сети в комплект могут входить:

• акты освидетельствования скрытых работ на траншею, основание, монтаж труб, колодцы, футляры и обратную засыпку;
• акт испытания самотёчной канализации и выпусков, а для напорной части — документы о проверке прочности и герметичности;
• паспорта, сертификаты или декларации на трубы, колодезные элементы, насосы и другое оборудование;
• рабочие чертежи с отметками о выполнении или согласованных изменениях;
• общий и специальные журналы работ, реестр актов и фотофиксация — если их требует договор или технический заказчик.

Конкретный вид проверки зависит от того, что построено: внутренний выпуск, наружная самотёчная сеть, напорный коллектор или КНС. Не стоит подменять акт испытаний фотографией траншеи: фото помогает подтвердить процесс, но не заменяет документ, который требует принимающая сторона.

Когда оформлять документы

Составление начинают до начала земляных работ. В договоре с подрядчиком заранее фиксируют, кто вызывает геодезиста, кто ведёт акты скрытых работ, кто получает подписи и в каком формате передаёт итоговый альбом.

1. До монтажа сверяют проект, ТУ, точки подключения и трассу на участке.
2. После подготовки основания и укладки труб оформляют акты скрытых работ до засыпки.

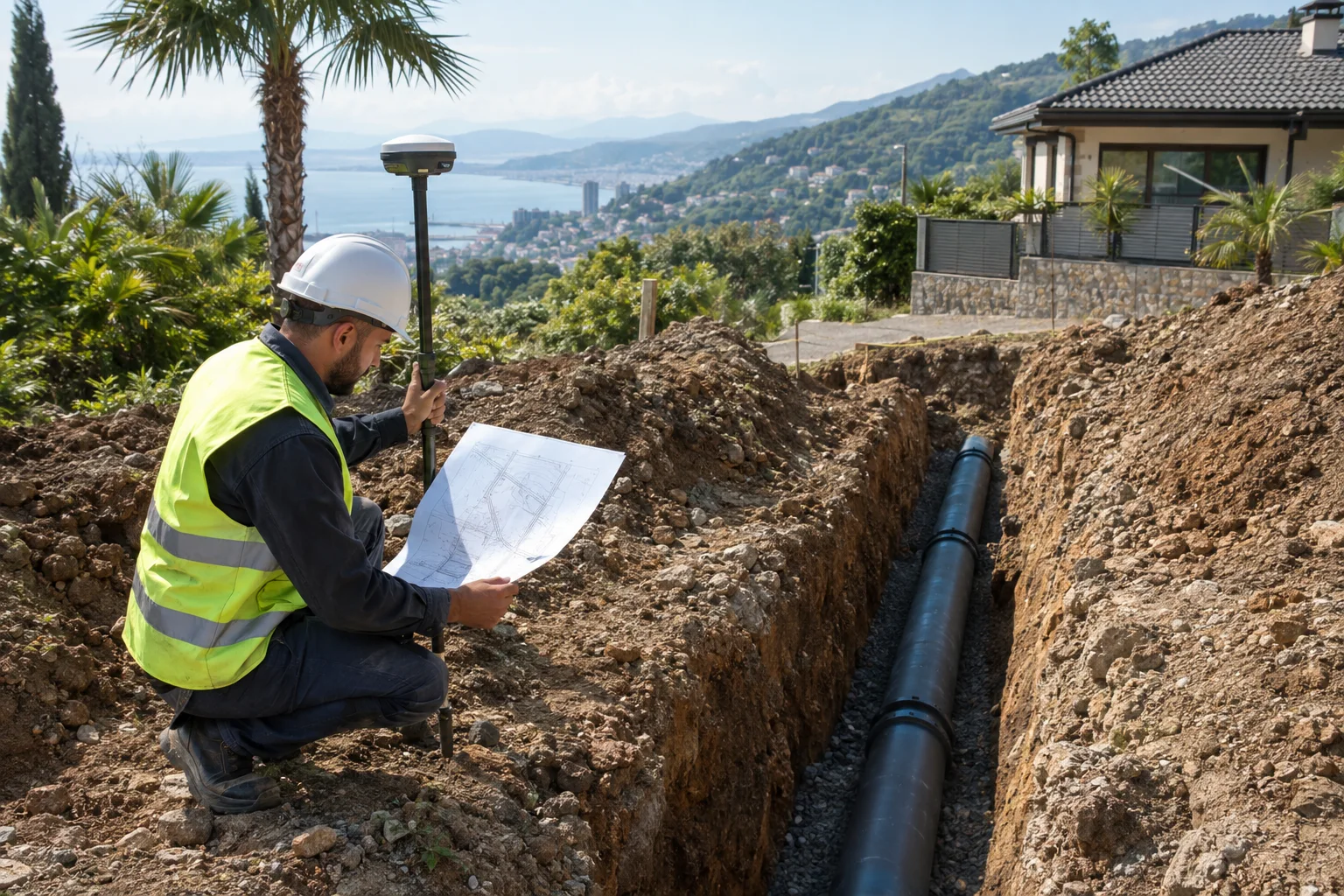

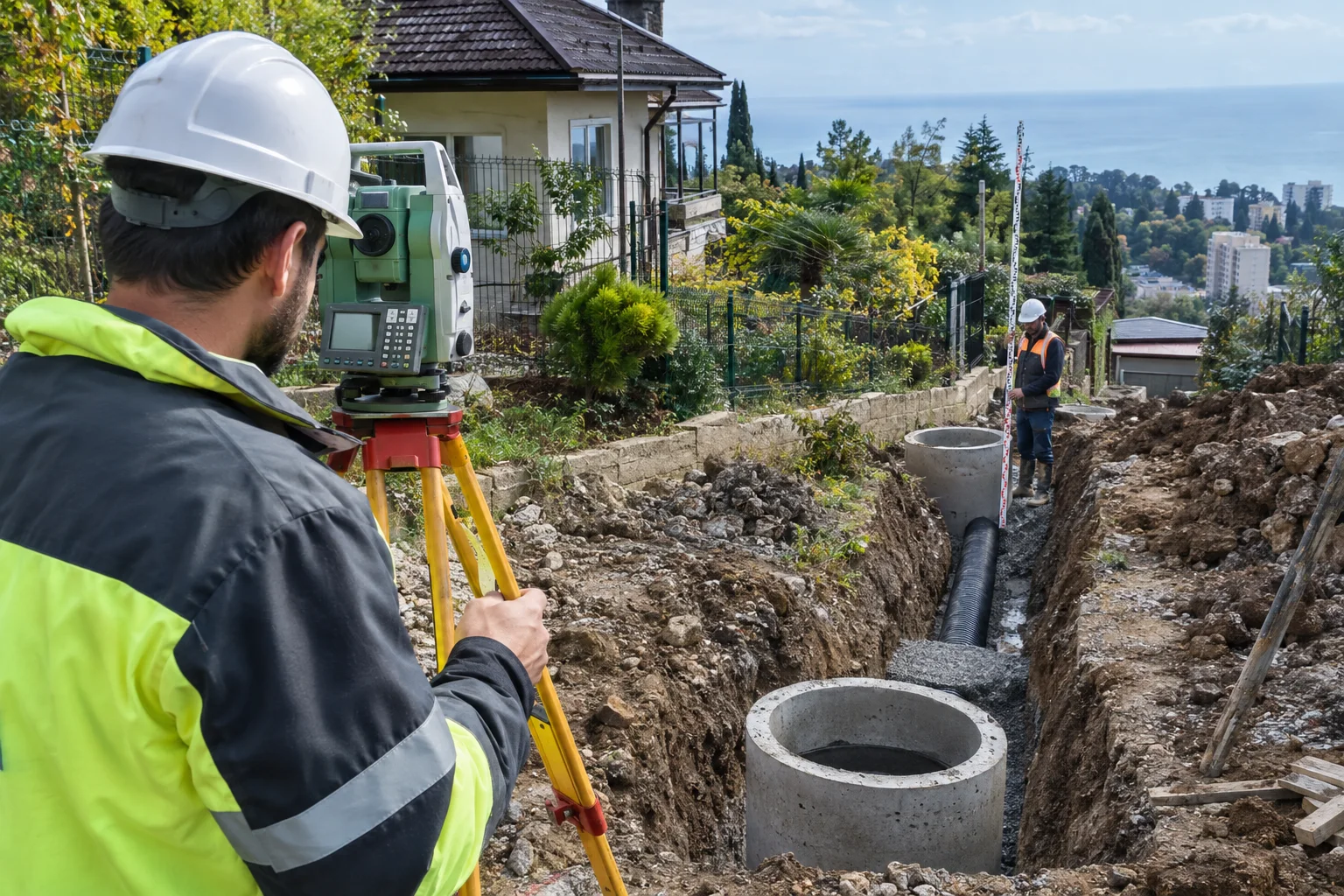

3. Пока трубопровод открыт, выполняют исполнительную геодезическую съёмку: координаты, отметки, колодцы, повороты и пересечения.
4. Проводят предусмотренные проектом испытания, устраняют замечания и обновляют схему, если трасса изменилась.
5. Собирают реестр и передают комплект владельцу сети, техзаказчику или комиссии.

Если траншею уже закрыли, восстановить схему можно только по сохранившимся измерениям, фото и актам. Иногда потребуется контрольное вскрытие. Поэтому исполнительная документация должна быть частью календарного плана, а не задачей «после благоустройства».

Особенности канализации в Сочи

В Адлере, Хосте, Дагомысе и Лазаревском на решение влияют перепады высот, плотная застройка, подпорные стены и ограниченные подъезды. На склоне исполнительный профиль важнее условной линии на плане: небольшое расхождение по отметке может изменить уклон самотёка и привести к подпору. Если без КНС не обойтись, в документах отдельно фиксируют оборудование, напорный трубопровод, автоматику и точки обслуживания.

Для Большого Сочи и Красной Поляны нужно также проверить пересечения с ливневой канализацией, дорогами, дренажом и соседними сетями. При работах на побережье важно не смешивать бытовое водоотведение с ливневым: это разные системы, схемы и согласования. До начала монтажа полезно получить технические условия и проектирование водоотведения в Сочи, а требования к будущему приёму сверить с владельцем сети.

Типичные причины возврата комплекта

• схема выполнена по проекту, но не показывает фактические отступления;
• нет привязок к границам участка, колодцам, зданиям и существующим коммуникациям;
• не указаны отметки, уклоны, диаметр, материал труб или направление стока;
• акты подписаны после засыпки, когда проверить скрытые работы уже нельзя;
• испытания относятся к одному участку, а схема — к другому;
• в комплекте нет согласования изменения трассы или формата файла.

Перед передачей проведите сверку «проект — фактическая трасса — акты — испытания — схема». Если канализация подключается к централизованной системе, отдельно проверьте, какие документы требует собственник точки присоединения.

FAQ

Нужна ли исполнительная документация для канализации частного дома?

Если её требует проект, договор подключения, владелец сети или принимающая организация — да. Состав для небольшого объекта может быть короче, но его нужно согласовать заранее.

Кто отвечает за подготовку комплекта?

Обычно подрядчик организует съёмку и оформляет документы, а заказчик принимает их по договору. Ответственных и сроки лучше записать в смете и календарном плане.

Можно ли оформить схему после засыпки траншеи?

Иногда — по заранее выполненным измерениям и фотофиксации. Если данных нет, принимающая сторона может потребовать вскрытие или дополнительные подтверждения.

Нужен ли отдельный документ на КНС?

Если станция входит в систему, в комплект включают её характеристики, паспорта, исполнительные схемы, испытания и сведения о подключении автоматики — по проекту и требованиям владельца.

Чем исполнительная схема отличается от проекта?

Проект показывает запланированное решение, а исполнительная схема — фактическое положение построенной сети и согласованные изменения.

Подходит ли один план для бытовой и ливневой канализации?

Объединение возможно только при понятном разделении систем и если это допускает принимающая организация. На практике их лучше показывать раздельно.

Вывод

Исполнительная документация на канализацию в Сочи должна подтверждать не только наличие трубы, но и её фактическую трассу, отметки, уклоны, узлы и результаты испытаний. Ключевой момент — снять сеть и оформить скрытые работы до засыпки. Для участка на склоне профиль и привязки особенно важны. Заранее согласованный состав комплекта снижает риск переделок и задержки подключения.
